Descrizione

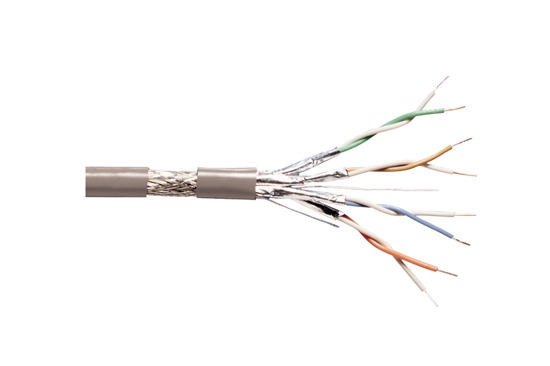

Per la costruzione delle linee di collegamento di Classe D, 100 MHz.
Dettagli tecnici
Proprietà fisiche:
Conduttore: AWG 24/1, filo di rame rosso, diametro 0,50 mm nominale
Isolamento: PE
Numero complessivo di conduttori isolati: 8, intrecciati in 4 coppie
Codice del colore: blu-bianco, arancione-bianco, verde-bianco, marrone-bianco
Schermatura della coppia: nessuna
Schermatura totale: foglio di poliestere rivestito di alluminio e treccia di rame stagnato
Guaina esterna: PVC
Spessore della guaina esterna: 0,50 mm nominale
Colore: Grigio (RAL 7035)
Proprietà meccaniche:
Carico di trazione: max. 150N
Raggio di curvatura dinamico: 8x AD mm min.
Raggio di curvatura statica: 4x AD mm min.
Gamma della temperatura di trasporto e di conservazione: da -20 °C a +75 °C
Intervallo di temperatura: da -20 °C a +60 °C
Gamma di temperature per l'installazione: da 0 °C a +50 °C
Diametro esterno: 6,5 mm nominale
Proprietà elettriche:
Impedenza media: 100±5 Ohm a 1-600 MHz
Capacità: 40 pF/m nominal @ 800 Hz
Squilibrio della capacità (coppia - terra): 1,5 pF/m max. @ 1 KHz
Resistenza all'isolamento: 5 GOhm x km min.
Impedenza di guasto: 147 Ohm/km max. (sbilancio resistivo max. 2%)
Tensione di funzionamento: 72 Vdc max.
Assorbimento di inserzione: 40 dB
Ritardo della fase: 535 nS/100 m max.
Ritardo di propagazione: 20 nS/100 m max.
NVP: 69%
Assortimento: Cavo di installazione a doppino intrecciato
Categoria: CAT 5e
Schermatura: SF-UTP, lamine e intreccio schermati
CPR: Eca
Lunghezza: 100 m
Colore: grigio
Guaina: PVC
Struttura del cavo: 4 x 2 AWG 24/1
